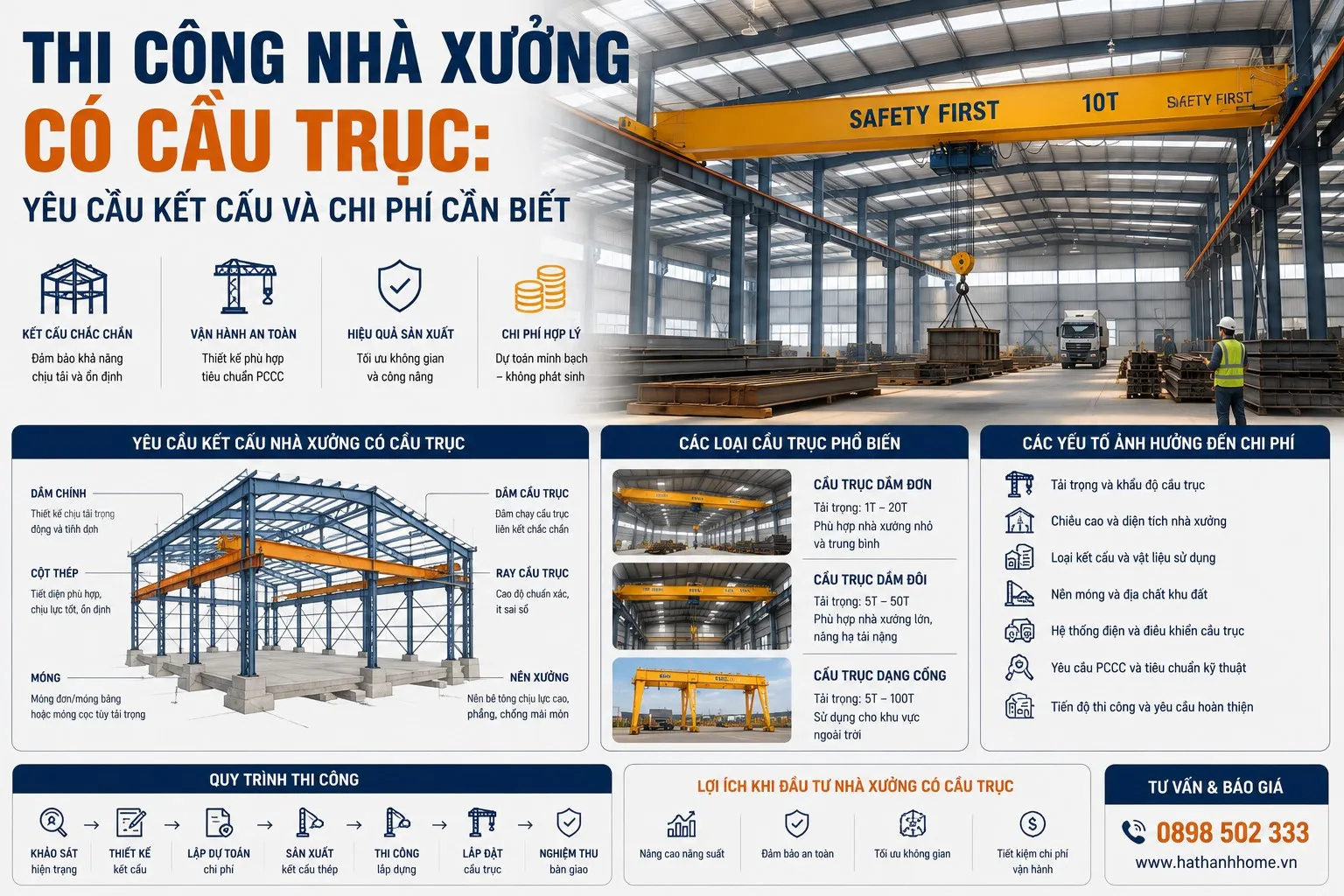

Thi Công Nhà Xưởng Có Cầu Trục: Yêu Cầu Kết Cấu Và Chi Phí Cần Biết
Thi công nhà xưởng có cầu trục là gì?
Thi công nhà xưởng có cầu trục là hình thức xây dựng nhà xưởng được thiết kế để lắp đặt và vận hành hệ thống cầu trục phục vụ nâng hạ, di chuyển hàng hóa, vật tư, máy móc hoặc cấu kiện nặng trong không gian sản xuất. Cầu trục thường được sử dụng trong các ngành cơ khí, gia công thép, sản xuất kết cấu, bê tông đúc sẵn, kho vật liệu, nhà máy thiết bị công nghiệp, nhà xưởng logistics hoặc các dây chuyền cần nâng hạ thường xuyên.
Khác với nhà xưởng thông thường, nhà xưởng có cầu trục phải chịu thêm tải trọng từ thiết bị nâng, tải trọng hàng hóa, tải trọng động khi cầu trục di chuyển, lực ngang khi phanh, lực rung và tác động lặp lại trong quá trình vận hành. Vì vậy, kết cấu nhà xưởng không thể thiết kế theo kinh nghiệm đơn giản, mà cần được tính toán ngay từ đầu bởi kỹ sư có chuyên môn.
Một công trình nhà xưởng có cầu trục không chỉ cần khung thép chắc chắn. Toàn bộ hệ thống từ móng, cột, vai cột, dầm đỡ ray, ray cầu trục, liên kết, giằng, chiều cao thông thủy, khẩu độ nhà xưởng, nền xưởng, điện cấp cho cầu trục và phương án an toàn vận hành đều phải được thiết kế đồng bộ.
Nếu thiết kế thiếu tải hoặc thi công không đúng kỹ thuật, nhà xưởng có thể gặp các rủi ro như rung lắc, lệch ray, nứt nền, biến dạng cột, kẹt bánh xe cầu trục, giảm tuổi thọ thiết bị hoặc mất an toàn khi nâng hạ. Đây là lý do chủ đầu tư cần lựa chọn nhà thầu có kinh nghiệm thực tế trong thi công nhà xưởng công nghiệp có cầu trục.
Khi nào doanh nghiệp cần xây nhà xưởng có cầu trục?
Doanh nghiệp nên cân nhắc xây nhà xưởng có cầu trục khi hoạt động sản xuất thường xuyên phải nâng hạ vật nặng, di chuyển cấu kiện dài, hàng hóa cồng kềnh hoặc máy móc có trọng lượng lớn. Nếu chỉ dùng xe nâng, xe cẩu hoặc nhân công thủ công, quá trình vận hành có thể chậm, tốn diện tích di chuyển và tiềm ẩn nhiều rủi ro an toàn.
Nhà xưởng cơ khí là nhóm công trình thường cần cầu trục nhất. Các hoạt động như nâng thép tấm, thép hình, khuôn mẫu, máy móc, dầm thép, sản phẩm gia công hoặc thiết bị nặng đều cần hệ thống nâng hạ ổn định. Cầu trục giúp hàng hóa di chuyển theo phương ngang trong nhà xưởng mà không chiếm nhiều diện tích nền.
Nhà xưởng sản xuất kết cấu thép, bê tông đúc sẵn, thiết bị công nghiệp hoặc kho vật liệu nặng cũng thường sử dụng cầu trục để tăng năng suất. Với các doanh nghiệp cần xuất nhập hàng liên tục, cầu trục giúp giảm thời gian bốc dỡ, giảm phụ thuộc vào xe cẩu ngoài trời và cải thiện hiệu quả vận hành.
Tuy nhiên, cầu trục không phải hạng mục có thể bổ sung tùy tiện sau khi nhà xưởng đã xây xong. Nếu công trình ban đầu không thiết kế dự phòng, việc lắp cầu trục sau này có thể phải gia cường cột, móng, dầm, khung và hệ giằng, gây tốn kém hơn rất nhiều. Vì vậy, nếu doanh nghiệp có kế hoạch sử dụng cầu trục trong tương lai, cần trao đổi với đơn vị thiết kế ngay từ giai đoạn đầu.
Yêu cầu kết cấu quan trọng của nhà xưởng có cầu trục
Kết cấu là yếu tố quan trọng nhất khi thi công nhà xưởng có cầu trục. Hệ khung phải được tính toán để chịu tải trọng bản thân nhà xưởng, tải trọng mái, tải trọng gió, tải trọng thiết bị cầu trục, tải trọng hàng nâng và các lực phát sinh khi cầu trục hoạt động.
Cột nhà xưởng cần được thiết kế đủ khả năng chịu lực đứng và lực ngang. Với cầu trục, cột không chỉ đỡ mái mà còn đỡ dầm ray và tải trọng cầu trục truyền xuống. Nếu cột yếu hoặc liên kết không đủ chắc, công trình có thể bị rung, lệch hoặc biến dạng sau thời gian vận hành.
Dầm đỡ ray là hạng mục đặc biệt quan trọng. Đây là bộ phận chịu trực tiếp tải trọng từ bánh xe cầu trục truyền xuống. Dầm ray cần có tiết diện phù hợp, độ cứng đủ lớn, liên kết chắc với cột và đảm bảo độ thẳng, độ phẳng khi lắp ray. Nếu dầm ray thi công sai cao độ hoặc lệch trục, cầu trục có thể vận hành không êm, gây mòn bánh xe, lệch ray hoặc hỏng thiết bị.
Hệ giằng mái, giằng cột và liên kết khung cũng cần được tính kỹ. Khi cầu trục di chuyển, công trình chịu tác động động lực lặp lại. Hệ giằng giúp ổn định tổng thể nhà xưởng, hạn chế rung lắc và đảm bảo khung làm việc đúng thiết kế.
Với nhà xưởng có nhiều cầu trục, cầu trục tải trọng lớn hoặc cầu trục hoạt động liên tục, yêu cầu kết cấu càng cao. Chủ đầu tư không nên dùng bản thiết kế nhà xưởng thông thường rồi bổ sung cầu trục sau, vì cách làm này rất dễ gây mất an toàn.
Móng nhà xưởng có cầu trục cần tính như thế nào?
Móng nhà xưởng có cầu trục cần được thiết kế dựa trên tải trọng công trình, tải trọng cầu trục, tải trọng hàng nâng, địa chất nền đất và cường độ vận hành. So với nhà xưởng không có cầu trục, phần móng thường phải chịu lực lớn hơn và yêu cầu kiểm soát lún nghiêm ngặt hơn.
Nếu nền đất tốt và tải trọng cầu trục không quá lớn, nhà thầu có thể đề xuất phương án móng đơn, móng băng hoặc móng phù hợp theo thiết kế kết cấu. Tuy nhiên, với nền đất yếu, xưởng có khẩu độ lớn, tải trọng nâng cao hoặc hoạt động sản xuất nặng, có thể cần móng cọc, ép cọc bê tông hoặc giải pháp gia cố nền.
Một trong những rủi ro lớn nhất của nhà xưởng có cầu trục là lún lệch móng. Nếu hai hàng cột đỡ ray lún không đều, đường ray có thể bị lệch cao độ, khiến cầu trục vận hành không ổn định. Khi đó, việc sửa chữa rất phức tạp vì liên quan đến cả móng, cột, dầm ray và thiết bị cầu trục.
Vì vậy, trước khi thi công, chủ đầu tư nên yêu cầu khảo sát địa chất hoặc đánh giá nền đất nếu công trình có quy mô lớn, tải trọng cao hoặc khu đất từng san lấp. Phần móng là hạng mục không nên cắt giảm tùy tiện, bởi chi phí sửa lỗi sau này thường cao hơn nhiều so với đầu tư đúng ngay từ đầu.
Chiều cao, khẩu độ và không gian vận hành cầu trục
Khi thiết kế nhà xưởng có cầu trục, chiều cao thông thủy là yếu tố rất quan trọng. Chiều cao nhà xưởng phải đảm bảo đủ không gian cho cầu trục, móc cẩu, chiều cao nâng hàng, chiều cao thiết bị sản xuất và khoảng an toàn vận hành. Nếu chiều cao quá thấp, cầu trục không phát huy hiệu quả, hàng hóa khó nâng hạ và dây chuyền sản xuất bị hạn chế.
Khẩu độ nhà xưởng cũng cần được tính theo nhu cầu sử dụng. Cầu trục thường chạy dọc theo chiều dài nhà xưởng và nâng hạ theo chiều ngang trong phạm vi khẩu độ. Nếu khẩu độ quá nhỏ, khả năng vận hành bị giới hạn. Nếu khẩu độ quá lớn, kết cấu thép và dầm ray sẽ phức tạp hơn, chi phí tăng.
Bước cột cũng ảnh hưởng đến công năng. Nhà xưởng có cầu trục thường cần không gian sản xuất thông thoáng, ít vật cản, dễ bố trí dây chuyền và khu vực bốc dỡ. Thiết kế cột cần cân bằng giữa tối ưu kết cấu và tối ưu vận hành.
Ngoài ra, cần tính lối di chuyển xe nâng, khu vực tập kết hàng, vị trí máy móc, khu xuất nhập hàng, cửa xưởng và đường nội bộ. Cầu trục chỉ phát huy hiệu quả khi được đặt trong một mặt bằng sản xuất hợp lý. Nếu layout sản xuất không rõ, công trình có thể phải điều chỉnh sau khi xây xong, gây phát sinh lớn.
Hệ ray cầu trục và yêu cầu lắp đặt chính xác
Hệ ray cầu trục là bộ phận dẫn hướng cho cầu trục di chuyển. Ray cần được lắp đặt thẳng, đúng cao độ, đúng khoảng cách hai bên và liên kết chắc chắn với dầm đỡ ray. Độ chính xác của hệ ray ảnh hưởng trực tiếp đến độ êm, độ an toàn và tuổi thọ của thiết bị cầu trục.
Nếu ray bị lệch, cầu trục có thể chạy nặng, phát tiếng ồn, mòn bánh xe, kẹt bánh, rung lắc hoặc gây lực bất thường lên dầm ray và cột. Lỗi này không chỉ ảnh hưởng đến thiết bị mà còn có thể làm giảm tuổi thọ kết cấu nhà xưởng.
Khi thi công, cần kiểm tra cao độ dầm ray, tim ray, độ thẳng, liên kết bu lông, bản mã và mối hàn. Những sai số nhỏ trong giai đoạn lắp đặt có thể tạo ra vấn đề lớn trong quá trình vận hành lâu dài.
Chủ đầu tư nên yêu cầu nhà thầu xây dựng phối hợp chặt chẽ với đơn vị cung cấp cầu trục. Thông số thiết bị như tải trọng nâng, khẩu độ, chiều cao nâng, loại cầu trục, số bánh xe, tải trọng bánh xe và yêu cầu ray cần được thống nhất ngay từ bản vẽ. Nếu mỗi bên làm riêng, nguy cơ sai lệch kỹ thuật rất cao.
Chi phí thi công nhà xưởng có cầu trục gồm những gì?
Chi phí thi công nhà xưởng có cầu trục thường cao hơn nhà xưởng thông thường do yêu cầu kết cấu, móng, dầm ray và kỹ thuật lắp đặt phức tạp hơn. Tổng chi phí không chỉ bao gồm phần xây dựng nhà xưởng mà còn có thể bao gồm thiết bị cầu trục, ray, điện cấp, điều khiển, kiểm định và bảo trì.
Nhóm chi phí đầu tiên là phần móng và nền. Nhà xưởng có cầu trục cần móng đủ tải và nền phù hợp với hoạt động sản xuất. Nếu công trình sử dụng máy móc nặng, xe nâng hoặc hàng hóa tải trọng lớn, nền bê tông công nghiệp cũng cần được thiết kế tương ứng.
Nhóm chi phí thứ hai là kết cấu thép. Khung nhà xưởng, cột, kèo, xà gồ, giằng, dầm đỡ ray, bản mã, bu lông và sơn chống gỉ đều cần được tính theo tải trọng cầu trục. Khối lượng thép thường cao hơn so với nhà xưởng không có cầu trục.
Nhóm chi phí thứ ba là hệ cầu trục và ray. Tùy tải trọng nâng, khẩu độ, chiều cao nâng, thương hiệu, loại điều khiển, tốc độ nâng hạ và tần suất vận hành, giá thiết bị cầu trục sẽ khác nhau. Đây là phần cần báo giá riêng, không nên gộp chung mập mờ vào phần xây dựng.
Nhóm chi phí thứ tư là hệ thống điện, an toàn và vận hành. Cầu trục cần nguồn điện riêng, ray điện hoặc cáp điện, tủ điều khiển, thiết bị giới hạn hành trình, cảnh báo, điều khiển từ xa nếu có và các yêu cầu an toàn liên quan.
Để kiểm soát ngân sách, chủ đầu tư nên yêu cầu BOQ chi tiết thay vì chỉ nhận báo giá theo m2. BOQ giúp biết rõ chi phí nằm ở móng, thép, mái vách, nền, dầm ray, cầu trục, điện hay hạng mục phụ trợ.
Những yếu tố ảnh hưởng đến báo giá nhà xưởng có cầu trục
Yếu tố ảnh hưởng lớn nhất là tải trọng nâng của cầu trục. Cầu trục 2 tấn, 5 tấn, 10 tấn hay 20 tấn sẽ có yêu cầu kết cấu và chi phí khác nhau. Tải trọng càng lớn, dầm ray, cột, móng và thiết bị càng phải thiết kế chắc hơn.
Yếu tố thứ hai là khẩu độ và chiều dài đường chạy. Cầu trục chạy trên nhịp rộng và đường chạy dài sẽ cần nhiều vật tư hơn, hệ ray dài hơn, khối lượng dầm ray lớn hơn và chi phí lắp đặt cao hơn.
Yếu tố thứ ba là chiều cao nâng. Nếu nhà xưởng cần nâng hàng lên cao, chiều cao cột, mái và thiết bị cầu trục phải được tính tương ứng. Điều này ảnh hưởng đến khối lượng thép, vách bao che, mái và chi phí thi công tổng thể.
Yếu tố thứ tư là tần suất vận hành. Cầu trục dùng ít trong kho hàng nhẹ sẽ khác với cầu trục hoạt động liên tục trong xưởng cơ khí nặng. Tần suất vận hành cao đòi hỏi thiết bị, ray, liên kết và kết cấu bền hơn.
Yếu tố cuối cùng là điều kiện thi công và mức độ hoàn thiện. Nhà xưởng trong khu công nghiệp, mặt bằng thuận lợi sẽ có chi phí tổ chức thi công khác với công trình cải tạo, mở rộng trong nhà máy đang vận hành hoặc khu vực hạn chế không gian lắp dựng.
Quy trình thi công nhà xưởng có cầu trục
Quy trình thi công nhà xưởng có cầu trục cần bắt đầu bằng khảo sát nhu cầu sản xuất. Nhà thầu cần biết doanh nghiệp nâng hạ loại hàng gì, tải trọng bao nhiêu, tần suất sử dụng thế nào, chiều cao nâng yêu cầu, chiều dài đường chạy, vị trí máy móc và kế hoạch mở rộng sau này.
Sau đó là bước thiết kế kỹ thuật. Kỹ sư kết cấu cần tính toán móng, cột, khung thép, dầm ray, hệ giằng, mái, vách và các liên kết chịu lực. Đồng thời, đơn vị cầu trục cần cung cấp thông số thiết bị để phối hợp vào bản vẽ.
Tiếp theo là lập BOQ và báo giá. BOQ cần tách rõ phần xây dựng nhà xưởng, phần kết cấu dầm ray, phần nền móng, phần mái vách, phần điện cầu trục và phần thiết bị cầu trục nếu nhà thầu cung cấp trọn gói.
Khi thi công, nhà thầu triển khai móng, lắp bu lông neo, sản xuất kết cấu thép, dựng khung, lắp dầm ray, lắp mái vách, thi công nền, lắp hệ ray, lắp cầu trục, cấp điện, chạy thử và nghiệm thu. Các bước lắp dầm ray và ray cầu trục cần được kiểm tra kỹ về cao độ, tim trục và liên kết.
Sau khi hoàn thiện, cầu trục cần được chạy thử tải, kiểm tra an toàn và bàn giao hướng dẫn vận hành cho doanh nghiệp. Đây là bước rất quan trọng để đảm bảo thiết bị hoạt động ổn định khi đưa vào sản xuất.
Những lỗi thường gặp khi thi công nhà xưởng có cầu trục
Lỗi đầu tiên là không tính cầu trục từ giai đoạn thiết kế. Nhiều chủ đầu tư xây nhà xưởng trước, sau đó mới muốn lắp cầu trục. Khi đó, kết cấu ban đầu có thể không đủ tải, phải gia cường tốn kém hoặc bị hạn chế về chiều cao nâng.
Lỗi thứ hai là chọn tải trọng cầu trục không phù hợp. Nếu chọn quá nhỏ, thiết bị không đáp ứng sản xuất. Nếu chọn quá lớn so với nhu cầu, chi phí kết cấu và thiết bị tăng không cần thiết. Cần tính theo hàng hóa thực tế và dự phòng hợp lý cho tương lai.
Lỗi thứ ba là dầm ray và ray lắp đặt không chính xác. Sai cao độ, lệch tim hoặc liên kết yếu có thể khiến cầu trục vận hành không ổn định, gây mòn thiết bị và ảnh hưởng an toàn.
Lỗi thứ tư là không tính đầy đủ điện cấp và an toàn vận hành. Cầu trục cần nguồn điện ổn định, thiết bị giới hạn hành trình, cảnh báo, khu vực vận hành an toàn và quy trình sử dụng rõ ràng.
Lỗi cuối cùng là báo giá thiếu hạng mục. Một số báo giá chỉ tính khung thép và mái vách, chưa bao gồm dầm ray, ray, điện cầu trục, thiết bị cầu trục, kiểm định hoặc nền chịu tải. Nếu không đọc kỹ, chủ đầu tư dễ bị phát sinh trong quá trình triển khai.
Chọn nhà thầu thi công nhà xưởng có cầu trục như thế nào?
Chủ đầu tư nên chọn nhà thầu có kinh nghiệm thực tế trong thi công nhà xưởng công nghiệp, đặc biệt là nhà xưởng khung thép có cầu trục. Đây là loại công trình đòi hỏi sự phối hợp giữa thiết kế kết cấu, gia công thép, lắp dựng, thiết bị cầu trục và hệ thống điện vận hành.
Nhà thầu cần có năng lực khảo sát, tư vấn tải trọng, bóc tách BOQ, thiết kế kết cấu, thi công móng, lắp dựng khung thép, kiểm soát dầm ray và phối hợp với đơn vị cung cấp cầu trục. Báo giá cần minh bạch, tách rõ phần xây dựng và phần thiết bị để chủ đầu tư dễ so sánh.
Chủ đầu tư cũng nên xem công trình thực tế, hồ sơ năng lực, đội ngũ kỹ thuật, quy trình kiểm soát chất lượng và chính sách bảo hành. Với nhà xưởng có cầu trục, một lỗi kỹ thuật nhỏ có thể ảnh hưởng lớn đến vận hành, vì vậy năng lực nhà thầu quan trọng hơn việc chọn giá rẻ ban đầu.
Một nhà thầu uy tín sẽ không chỉ báo giá, mà còn tư vấn phương án tối ưu giữa tải trọng nâng, kết cấu, chi phí đầu tư và khả năng mở rộng lâu dài.
Kết luận
Thi công nhà xưởng có cầu trục là hạng mục kỹ thuật quan trọng, phù hợp với các doanh nghiệp cần nâng hạ hàng hóa, máy móc và cấu kiện nặng trong quá trình sản xuất. Công trình này đòi hỏi thiết kế kết cấu chính xác, móng đủ tải, cột và dầm ray chắc chắn, hệ ray lắp đặt chuẩn, điện cấp an toàn và thiết bị cầu trục phù hợp với nhu cầu vận hành.
Chủ đầu tư không nên chỉ nhìn vào đơn giá theo m2, mà cần yêu cầu bản vẽ, BOQ, thông số cầu trục, phương án kết cấu và phạm vi báo giá rõ ràng. Đầu tư đúng ngay từ đầu giúp nhà xưởng vận hành ổn định, giảm rủi ro sửa chữa và nâng cao hiệu quả sản xuất lâu dài.
