Xây dựng nhà xưởng quy mô lớn đòi hỏi sự tính toán chuẩn xác từ giai đoạn khảo sát địa chất, giải pháp móng đến kết cấu thép. Bài viết này là dự án thực tế về công trình nhà xưởng khung thép tiền chế diện tích 6.500m² tại Quế Võ, Bắc Ninh. Với ngân sách đầu tư 20 tỷ đồng, đội ngũ kỹ sư Hà Thành Home đã giải quyết triệt để các bài toán khó về nền sàn chịu tải, tối ưu không gian vượt nhịp không cột giữa và hệ thống cơ điện (MEP) đồng bộ. Khám phá chi tiết quy trình, nhật ký thi công hiện trường và những kinh nghiệm đắt giá giúp chủ đầu tư tối ưu chi phí, đảm bảo tiến độ bàn giao trong vòng 120 ngày.
1. Tổng Quan Bài Toán Đầu Tư Dự Án Nhà Xưởng Quế Võ – Bắc Ninh
Bắc Ninh là một trong những trung tâm công nghiệp lớn nhất cả nước, thu hút làn sóng đầu tư mạnh mẽ từ các doanh nghiệp sản xuất và các chuỗi cung ứng logistics dịch vụ công nghiệp. Dự án xây dựng nhà xưởng tại Quế Võ lần này được triển khai cho một doanh nghiệp liên doanh sản xuất linh kiện phụ trợ công nghệ cao.
1.1 Yêu cầu kỹ thuật từ chủ đầu tư
Ngay khi tiếp nhận yêu cầu từ phía chủ đầu tư, bộ phận kỹ thuật của Hà Thành Home đã ngồi lại cùng ban giám đốc doanh nghiệp để bóc tách bài toán vận hành. Các tiêu chí cốt lõi bao gồm:
Tổng diện tích sàn xây dựng: 6.500m², yêu cầu không gian mở tối đa, hạn chế cột giữa để bố trí dây chuyền lắp ráp liên tục.
Ngân sách gói thi công: Tối đa 20 tỷ đồng (Bao gồm phần thô xây dựng, kết cấu khung thép tiền chế, nền sàn bê tông chịu tải và hệ thống hạ tầng phụ trợ bao che).
Tải trọng nền nhà xưởng: Đạt mức tối thiểu 3 tấn/m², đáp ứng lưu thông cho xe nâng hàng nặng 5 tấn và các dải máy dập công nghiệp cỡ lớn.
Hệ thống mái và vách ngăn: Đảm bảo hiệu quả chống cháy tối thiểu đạt chuẩn quy chuẩn PCCC, đồng thời tích hợp giải pháp chống nóng thụ động giúp giảm chi phí điện năng làm mát tuần hoàn.
1.2 Thông số kỹ thuật chi tiết của dự án
Hạng mục | Thông tin |
|---|---|
Địa điểm xây dựng | Khu công nghiệp Quế Võ, Tỉnh Bắc Ninh |
Diện tích khu đất | 9.000 m² (Diện tích xây dựng xưởng chính: 6.500 m²) |
Giải pháp kết cấu | Hệ khung thép tiền chế (Zamil Steel) vượt nhịp khẩu độ 45m không cột giữa |
Chiều cao giọt gianh | 8.5 m (Tính từ cốt nền hoàn thiện đến điểm thấp nhất của xà gồ mái) |
Giải pháp móng xưởng | Móng đơn bê tông cốt thép đặt trên nền gia cố cọc tre/cọc ép bê tông tùy vị trí địa chất |
Vật liệu bao che | Tường gạch dày 200mm cao 2.5m, phía trên lắp dựng tấm Panel cách nhiệt chống cháy |
Từ thông tin của dự án này, chủ đầu tư không chỉ quan sát quy mô dự án mà còn có thể hiểu rõ hơn những điểm kỹ thuật cần kiểm soát để nhà xưởng đáp ứng đồng thời ba yêu cầu: an toàn kết cấu, phù hợp sản xuất và hạn chế phát sinh trong quá trình vận hành.
Một công trình nhà xưởng tốt không được đánh giá bằng việc khung thép dựng lên nhanh đến đâu, mà bằng khả năng kiểm soát chính xác từng hạng mục trước khi chúng bị che khuất.
Doanh nghiệp đang chuẩn bị một dự án tương tự có thể tham khảo thêm về dịch vụ thi công nhà xưởng trọn gói để xác định rõ những công việc cần được phối hợp từ khảo sát, thiết kế đến thi công và nghiệm thu.
2. Nhật Ký Khảo Sát Địa Chất Và Giải Pháp Tối Ưu Nền Móng Nhà Xưởng
Giai đoạn tiền thi công quyết định 50% sự thành bại. Khu vực Quế Võ có địa chất khá phức tạp với lớp bùn sét yếu ở độ sâu 1.5m - 3.2m.
2.1 Công tác khảo sát và kiểm tra chịu tải
Kỹ sư Hà Thành Home thực hiện 5 mũi khoan thăm dò tại các góc định vị. Kết quả cho thấy đất nền tự nhiên yếu, sức chịu tải chỉ khoảng 0.6 kg/cm². Nếu không xử lý đúng kỹ thuật, nguy cơ lún không đều là rất cao, ảnh hưởng đến kết cấu thép lâu dài.
2.2 Giải pháp móng tối ưu ngân sách
Thay vì móng cọc khoan nhồi chi phí cao, chúng tôi chọn móng đơn bê tông cốt thép kết hợp gia cố nền bằng cọc ép mác 300, tiết diện 250x250mm. Cụm 4 cọc ép cho mỗi tim móng giúp xử lý nền đất yếu, kết hợp giằng móng kiên cố chịu rung lắc.
Móng không nên được lựa chọn chỉ dựa trên diện tích nhà xưởng. Phương án móng cần xét đồng thời:
Điều kiện địa chất và sức chịu tải của nền đất.
Tải trọng bản thân của hệ kết cấu.
Tải trọng gió tác động lên mái và vách.
Tải trọng máy móc, hàng hóa và thiết bị nâng.
Khả năng lún tổng thể và lún lệch.
Cao độ san nền và hướng thoát nước của khu đất.
Trong đó, lún lệch là nguy cơ đặc biệt cần quan tâm. Một móng bị lún khác biệt so với các móng lân cận có thể làm thay đổi hình học khung, gây khó khăn cho liên kết mái, vách và hệ thống kỹ thuật.
Chủ đầu tư có thể tìm hiểu sâu hơn về cấu tạo và quy trình thi công móng nhà xưởng trước khi nghiệm thu phần công việc sẽ bị che khuất dưới nền.

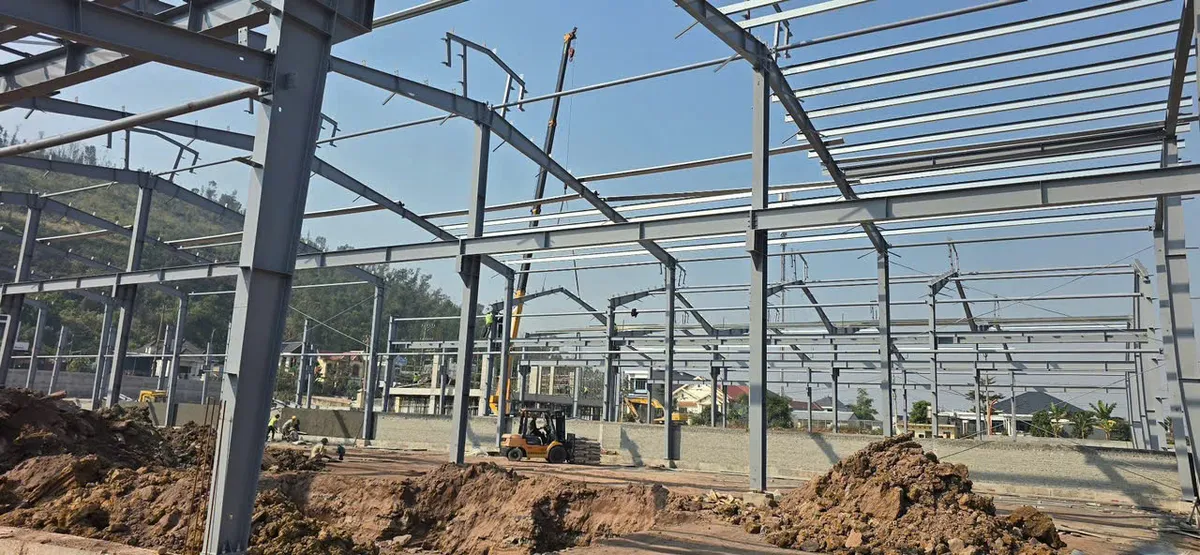

3. Quy Trình Sản Xuất Cấu Kiện Và Lắp Dựng Khung Thép Tiền Chế Vượt Nhịp 45M
Kết cấu thép tiền chế giúp giảm thời gian thi công, vượt nhịp 45m, tạo không gian sản xuất thông thoáng không cột giữa.
3.1 Gia công cấu kiện tại nhà máy
Các cấu kiện được gia công khép kín qua 3 bước:
Cắt phôi: Sử dụng máy CNC Plasma tự động theo Shop Drawings.
Hàn: Sử dụng máy hàn cổng tự động tạo đường hàn sâu, ngấu đều.
Làm sạch & Sơn: Phun bi Sa 2.5, sơn 2 lớp Epoxy bảo vệ trong môi trường độ ẩm cao.
3.2 Biện pháp lắp dựng tại công trường Quế Võ

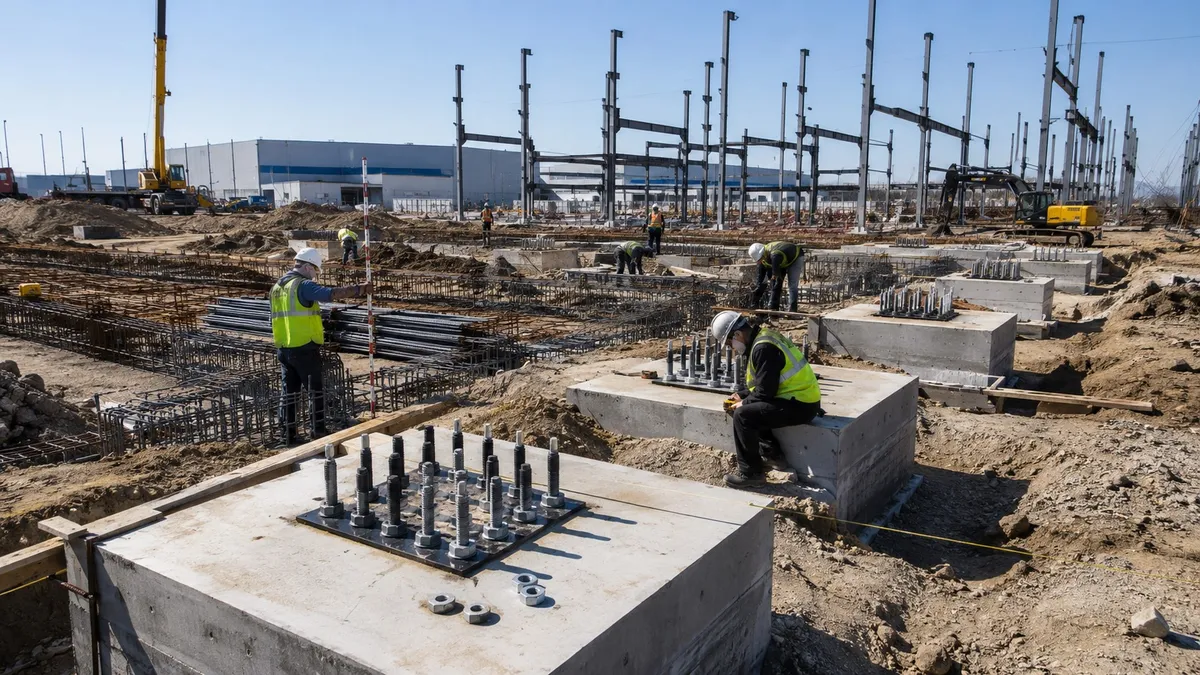

1.Định vị bu lông móng: Máy kinh vĩ chuyên dụng đảm bảo sai số <2mm.
Bu lông neo có nhiệm vụ liên kết chân cột với móng. Vị trí của cụm bu lông phải khớp với bản đế cột và hệ trục thiết kế.
Các chỉ tiêu Hà Thành Home kiểm tra trước khi đổ bê tông và trước khi lắp cột gồm:
Tim của từng cụm bu lông.
Khoảng cách giữa các bu lông.
Cao độ phần ren nhô lên.
Độ thẳng đứng của bu lông.
Đường chéo giữa các vị trí định vị.
Tình trạng ren, đai ốc và vòng đệm.
Độ ổn định của dưỡng định vị trong quá trình đổ bê tông.
Một sai lệch vài milimét tại một vị trí có thể còn xử lý được trong giới hạn cho phép. Nhưng nếu sai số tích lũy qua nhiều móng, cấu kiện phía trên có thể không khớp hệ trục hoặc làm thay đổi vị trí của cả gian khung.
Những cách xử lý sai lệch cần tránh
Khi bản đế cột không khớp với bu lông, không nên tự ý:
Khoét mở rộng lỗ bản đế quá mức.
Cắt bỏ bu lông neo.
Hàn nối bu lông không theo phương án kỹ thuật.
Ép cột vào vị trí bằng lực cưỡng bức.
Chèn chân cột bằng vật liệu không được thiết kế.
Mọi sai lệch cần được đo lại, đánh giá mức độ ảnh hưởng và xử lý theo phương án được bộ phận thiết kế hoặc kỹ sư có trách nhiệm chấp thuận.
Kiểm soát một cụm bu lông trước khi đổ bê tông luôn đơn giản và ít tốn kém hơn sửa chân cột sau khi kết cấu đã được dựng.
2. Lắp dựng gian khóa: Lắp dựng các gian có hệ giằng cáp để ổn định khung.
Quá trình lắp dựng cần bắt đầu từ một gian khung được chọn làm mốc. Sau khi cột và khung chính của gian đầu được định vị, hệ giằng tạm phải được lắp để tạo thành một khoang ổn định trước khi phát triển sang các gian tiếp theo.
Các bước cơ bản được chúng tôi kiểm soát gồm:
Kiểm tra mã hiệu và tình trạng cấu kiện trước khi nâng.
Xác định vị trí cần cẩu và bán kính làm việc an toàn.
Dựng cột, giữ tạm và kiểm tra độ thẳng đứng.
Lắp dầm hoặc khung kèo chính.
Liên kết xà gồ và hệ giằng tạm.
Căn chỉnh tim trục, cao độ và hình học của khoang khung.
Chỉ tiếp tục lắp dựng khi khoang trước đã đạt trạng thái ổn định.
Việc dựng liên tiếp nhiều cột nhưng chưa hoàn thành hệ giằng có thể tạo ra một hệ kết cấu rất nhạy với gió và va chạm trong thi công.
Kỹ sư giám sát kiểm tra đánh giá hệ khung theo các chỉ tiêu:
Độ thẳng đứng của cột theo hai phương.
Khoảng cách giữa các trục cột.
Cao độ vai cột và đỉnh khung.
Độ lệch của đường mái.
Độ võng hoặc biến dạng bất thường của cấu kiện.
Vị trí bản mã và tình trạng liên kết.
Tình trạng bu lông trước và sau khi siết.
Sự đầy đủ của hệ giằng mái, giằng cột và thanh chống dọc.
Nếu phát hiện sai lệch, cần điều chỉnh ngay khi hệ khung vẫn còn khả năng căn chỉnh. Sau khi xà gồ, mái và vách đã được lắp đặt, việc sửa hình học sẽ phức tạp hơn nhiều.

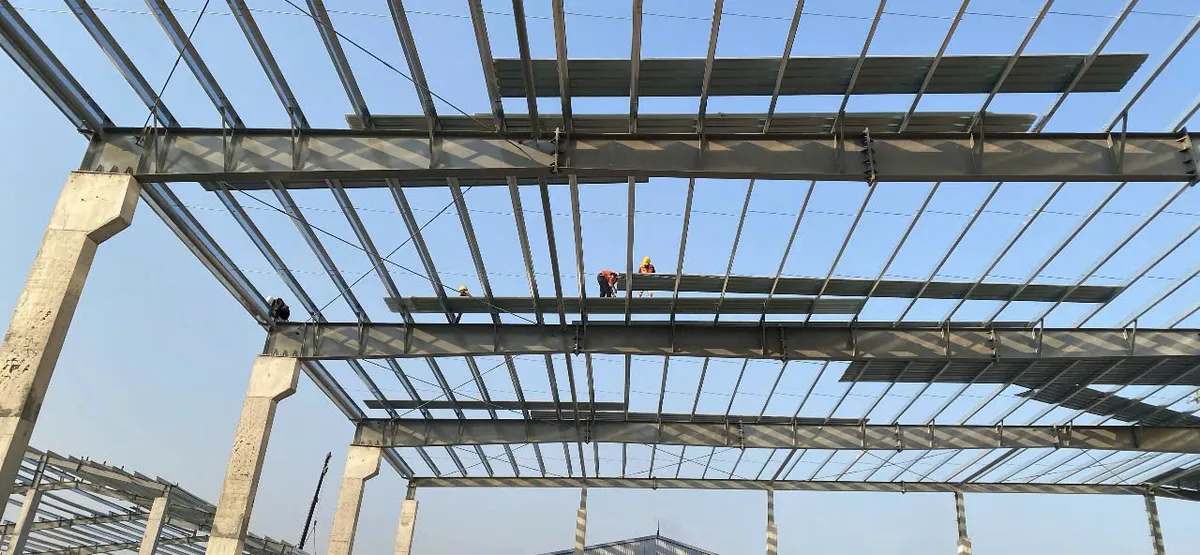

3.Cẩu lắp: Sử dụng xe cẩu 25-50 tấn nâng nhịp kèo 45m.
4. Kỹ Thuật Đổ Sàn Bê Tông Chịu Tải 3 Tấn/M²
Sàn xưởng được Hà Thành Home xử lý nghiêm ngặt để đảm bảo chịu tải động từ máy móc và xe nâng.
4.1 Chuẩn bị nền hạ
Nền đất đạt độ chặt K95, sau đó lu lèn 150mm đá dăm sub-base. Phủ bạt nilon dày để ngăn mất nước bê tông.
4.2 Thi công sàn
Bê tông: Mác 300, dày 200mm, gia cường 2 lớp lưới thép hàn phi 8.
Xoa nền: Dùng bột Hardener 5kg/m² và máy xoa công nghiệp.
Khe co giãn: Cắt khe 6mx6m, sâu 50mm, chèn keo PU.

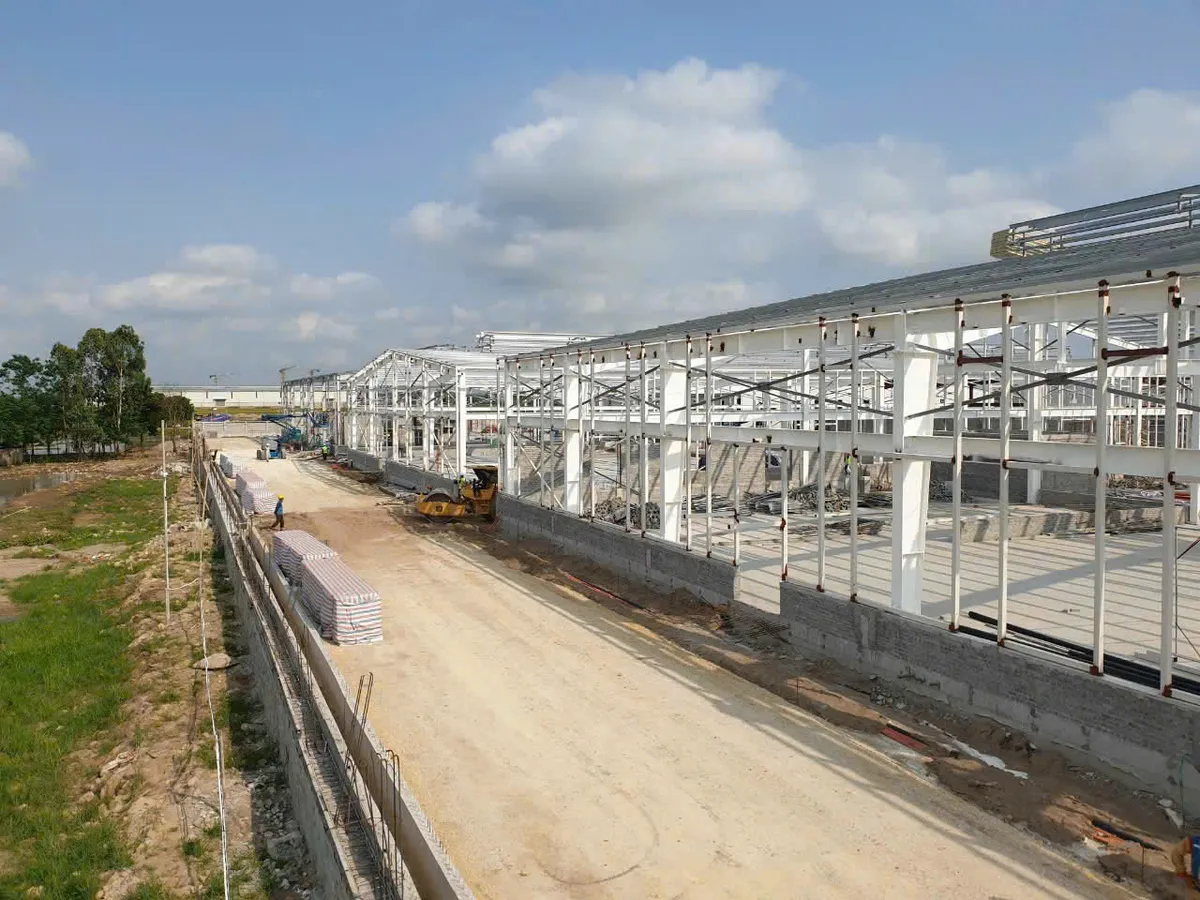

5. Giải Pháp Thi Công Mái Và Vách Panel Cách Nhiệt
5.1 Vách Panel cách nhiệt
Chân tường xây gạch đặc 2.5m, phần trên sử dụng tấm Panel EPS dày 50mm, giúp giảm tải móng, cách nhiệt tốt.

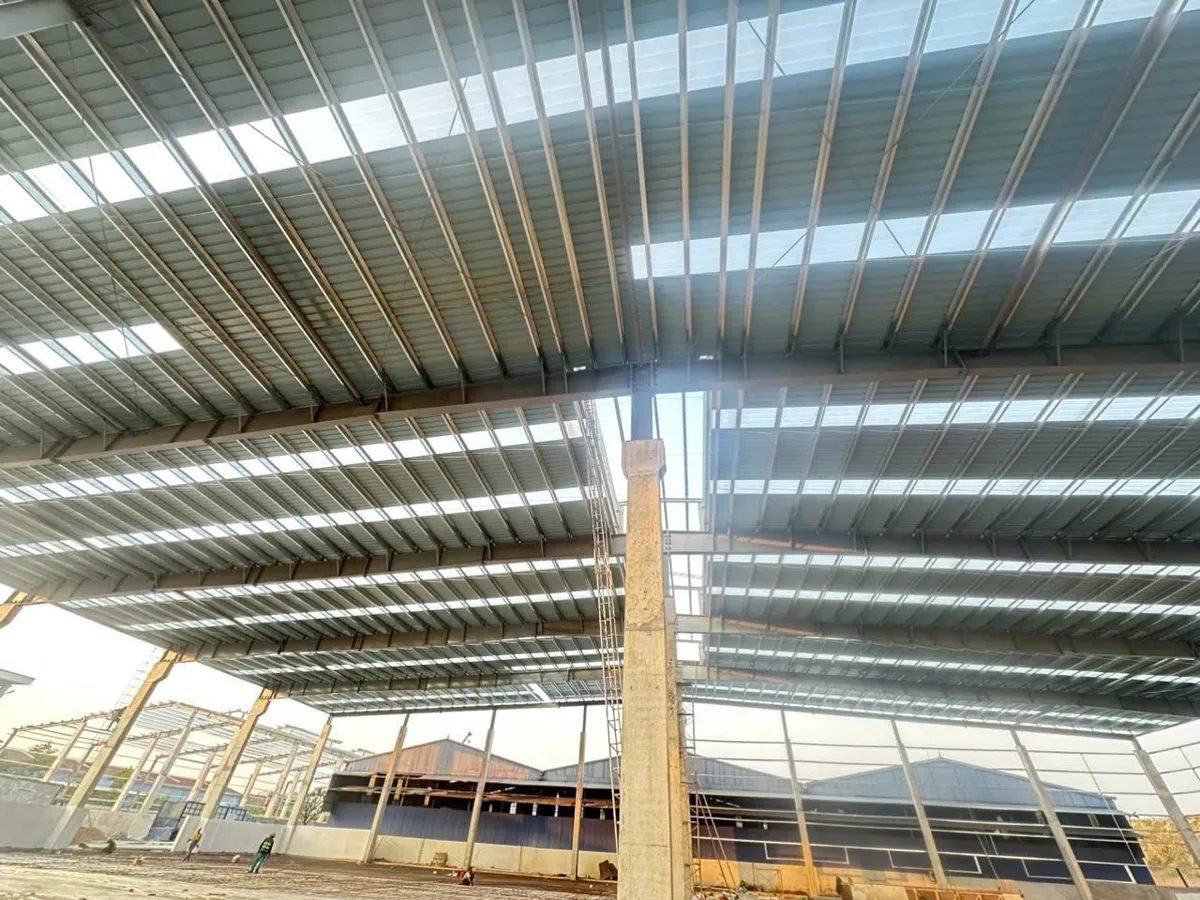

5.2 Mái tôn Clikhock 3 lớp
Sử dụng tôn lạnh 3 lớp (tôn - PU - màng alu) chống nóng và giảm ồn. Kỹ thuật Clikhock giúp loại bỏ vít bắn, chống dột 100%.

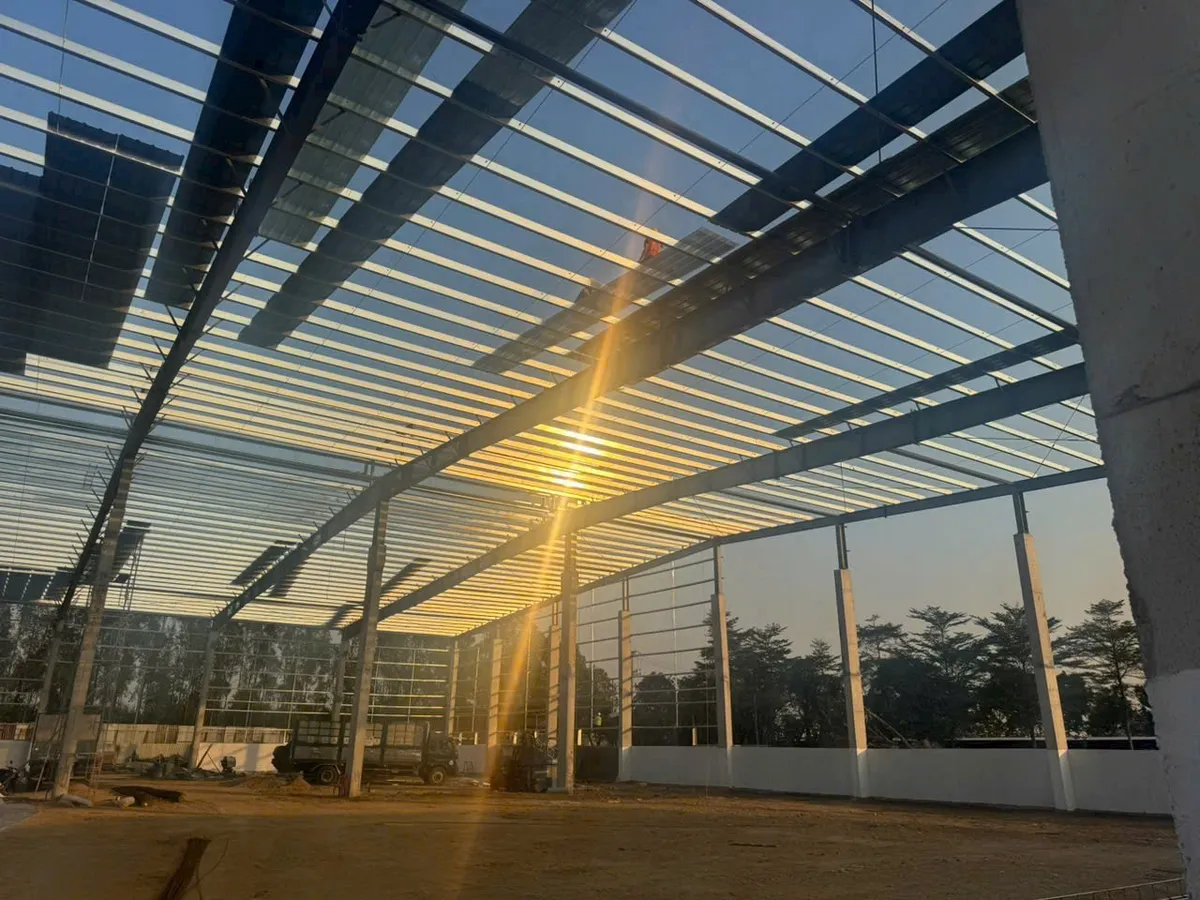

5.4 Dải lấy sáng phải cân bằng giữa ánh sáng và nhiệt
Giải pháp này có thể giảm nhu cầu sử dụng đèn vào ban ngày. Diện tích và vị trí lấy sáng được chúng tôi tính toán dựa trên:
Hướng công trình và cường độ bức xạ.
Nhiệt độ cho phép trong khu sản xuất.
Đặc điểm hàng hóa hoặc nguyên vật liệu.
Yêu cầu chống chói tại vị trí làm việc.
Tuổi thọ và độ giãn nở của tấm lấy sáng.
Khả năng làm kín tại điểm tiếp giáp với tôn mái.
5.5 Máng xối
Kích thước máng, số lượng ống đứng và hướng thoát nước được tính đồng bộ.
6. Lắp Đặt Hệ Thống Cơ Điện (MEP) Và PCCC
6.1 Cơ điện
Trạm biến áp 1250kVA, máng cáp treo lửng và đèn LED Highbay 150W đáp ứng yêu cầu sản xuất.
6.2 PCCC
Hệ thống Sprinkler tự động, họng nước vách tường và sơn chống cháy kết cấu thép đạt chuẩn R60.
7. Đánh Giá Kết Quả Dự Án
Dự án hoàn thành trong 115 ngày, tiết kiệm gần 150 triệu so với dự toán 20 tỷ. Nền sàn chịu tải, mái chống nóng hiệu quả. Bài học rút ra là cần kết hợp giữa thiết kế, thi công và khảo sát địa chất kỹ lưỡng.
Dự án này cho thấy chất lượng một nhà xưởng được hình thành qua chuỗi quyết định liên tục, không nằm ở một hạng mục riêng lẻ.
Móng phải đúng vị trí để cột lắp được chính xác. Cột và khung phải ổn định để xà gồ giữ được hình học. Xà gồ phải đúng khoảng cách để mái làm việc phù hợp. Mái phải thoát nước tốt để bảo vệ dây chuyền và hàng hóa. Toàn bộ hệ kết cấu phải phục vụ mặt bằng sản xuất, thay vì chỉ tạo ra một không gian có diện tích lớn.
Thiết kế nhà xưởng phải bắt đầu từ cách doanh nghiệp vận hành, không nên bắt đầu từ một mẫu khung có sẵn rồi buộc dây chuyền thích nghi theo công trình.
Đây cũng là lý do chủ đầu tư không nên lựa chọn nhà thầu chỉ dựa trên đơn giá theo mét vuông. Cần so sánh đầy đủ:
Phạm vi công việc đã bao gồm.
Giải pháp kết cấu và vật liệu.
Tiêu chuẩn nghiệm thu.
Biện pháp thi công.
Tiến độ và các mốc kiểm soát.
Trách nhiệm khi phát sinh sai lệch.
Chính sách bảo hành sau bàn giao.
Doanh nghiệp có dự án tại địa phương có thể tham khảo thêm nội dung thi công nhà xưởng Bắc Ninh để làm rõ các bước chuẩn bị trước khi triển khai.
Một công trình khác trong hệ thống dự án của Hà Thành Home là nhà xưởng Đồng Văn II, giúp chủ đầu tư có thêm cơ sở tham khảo và đối chiếu cách triển khai công trình công nghiệp thực tế.
Câu hỏi thường gặp
Chi phí xây dựng nhà xưởng 6.500m² được xác định như thế nào?
Chi phí không nên được xác định chỉ bằng cách lấy diện tích nhân với một đơn giá chung. Tổng mức đầu tư phụ thuộc vào điều kiện nền đất, loại móng, tải trọng nền, khẩu độ, chiều cao, khối lượng kết cấu, vật liệu mái vách, hệ thống kỹ thuật và các công trình phụ trợ.
Có bắt buộc phải khảo sát địa chất trước khi thiết kế móng?
Với công trình có quy mô và tải trọng đáng kể, khảo sát địa chất là cơ sở quan trọng để lựa chọn giải pháp móng. Thiếu dữ liệu địa chất có thể dẫn đến thiết kế thiếu an toàn hoặc thiết kế quá dư thừa, làm tăng chi phí không cần thiết.
Vì sao bu lông neo cần được kiểm tra trước khi đổ bê tông?
Sau khi bê tông đã đạt cường độ, việc điều chỉnh vị trí bu lông sẽ rất khó khăn. Kiểm tra tim, cao độ, khoảng cách và độ thẳng đứng trước khi đổ giúp hạn chế tình trạng bản đế cột không khớp khi lắp dựng.
Nhà xưởng khung thép có thể mở rộng trong tương lai không?
Có thể, nhưng hướng mở rộng phải được tính từ giai đoạn thiết kế. Vị trí cột biên, móng, hệ giằng, mái và các tuyến kỹ thuật cần được chuẩn bị để hạn chế tháo dỡ hoặc gia cường sau này.
Cần chuẩn bị gì để nhận báo giá sát với thực tế?
Chủ đầu tư nên cung cấp vị trí đất, diện tích, công năng, sơ đồ máy móc, tải trọng nền, chiều cao yêu cầu, phạm vi hạng mục và tiến độ mong muốn. Dữ liệu càng rõ thì báo giá càng hạn chế bỏ sót và phát sinh.
